Περιγραφή

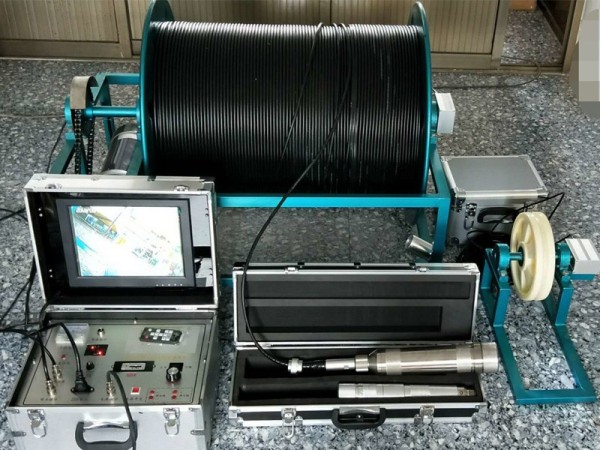

1500m Deep Well Cameras Borehole Video Logging Downhole Imaging Inspection System FLX-PL2000REC
Αυτή η κάμερα Water Well Downhole/Berehole Camera είναι ένας εξαιρετικός συνδυασμός σύγχρονης τεχνολογίας και προσιτής τιμής. Είναι πολύ κατάλληλο για την επιθεώρηση διαφόρων δεξαμενών, πηγάδια, οπή γεωτρήσεων, κάτω τρύπα, άξονα, σωλήνες, δεξαμενές και άλλα αντικείμενα από την κορυφή προς τα κάτω. Είναι εξοπλισμένο με κεφαλή κάμερας Ø75 χιλιοστών προς τα κάτω που επιτρέπει στους χειριστές να λαμβάνουν μια πλήρη λεπτομερή εικόνα της περιοχής επιθεώρησης. The Ø75mm down view camera head is equipped with CCD sensors and 9pcs high-output long-lasting LED light allowing for capturing bright and detailed images even in poor lighting environments. Οι κεφαλές κάμερας κάτω από την οπή είναι αδιάβροχες IP68 και αντέχουν την πίεση μέχρι 200 μπάρα στο νερό.
Η Κάμερα Downhole διαθέτει μια συμπαγή μονάδα ελέγχου με οθόνη LCD 12" υψηλής ανάλυσης. Η διαδικασία επιθεώρησης μπορεί να προβληθεί στην οθόνη δεξιά στον ιστότοπο, καταγράφηκαν ως αρχεία βίντεο. Όλα τα δεδομένα μπορούν να αποθηκευτούν σε κάρτα SD 16G(Μέγιστο 32G). Η φιλική προς το χρήστη διεπαφή προσφέρει διάφορες λειτουργίες λειτουργίας.
The system works with Ø7.2mm modified polypropylene cables(which can bear 220KG) διαφορετικών μήκους (από 100μ έως 2000μ) που μπορεί να τυλιχτεί με ασφάλεια σε ηλεκτρικό καρούλι. Το μηχανοκίνητο βαρούλκο επιτρέπει την περιέλιξη του καλωδίου πάνω-κάτω με διαφορετικές ταχύτητες(όταν τροφοδοτείται 220V). Εκτός από τα ευρήματα της επιθεώρησης, Οι χρήστες μπορούν να δουν βάθος, Η ακρίβεια βάθους φτάνει στα 0,05 μέτρα και υποστηρίζει την επαναφορά βάθους.
The down hole camera works on a conventional AC220V power supply, ή μπορεί να λειτουργήσει με τροφοδοτικό AC110V από μετατροπέα AC110V σε AC220V.
Τα Χαρακτηριστικά
* Ø75mm panoramic camera head(down view camera), κάμερα CCD από ανοξείδωτο χάλυβα, 720TVL
* IP68 αδιάβροχο ,μέχρι και 200 Μπάρες(20 MPA)
* 100m-2000m καλώδιο πολυπροπυλενίου με ηλεκτρικό βαρούλκο
* Ρυθμιζόμενη ταχύτητα περιέλιξης ηλεκτρικού βαρούλκου
* Βάθος μετρητή, Το βάθος δείχνει στην οθόνη, η ακρίβεια βάθους: 0.05m και υποστηρίζει την επαναφορά βάθους
* 12οθόνη LCD ιντσών
* DVR control part with video recording function
* 16Κάρτα G SD(μέγιστο 32G) σε βίντεο αποθήκευσης
* Τροφοδοσία: AC220V
Προαιρετικές Λειτουργίες:
* Ø55mm down view camera head (Προαιρετικός)

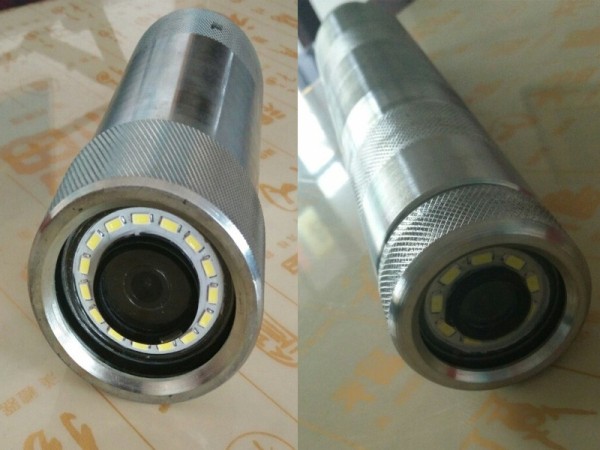

Κάμερα Κάτω Προβολής
* Ø75mm down view camera head
* Κάμερα CCD, 720TVL
* Κάμερα: Διαχωρισμένος γαλβανισμένος σιδηρομεταλλεύτης, Εύκολη αποσυναρμολόγηση
* Φακός κάμερας: Φορέστε αντι-ανακλαστικό φύλλο ρητίνης
* Αδιάβροχο βάθος λειτουργίας IP68 200 μπάρες (20 MPA)
* Προβολή γωνίας φακού: 130 βαθμός ευρείας γωνίας
* Φως κάμερας: 9 Η υψηλή φωτεινότητα LED LED Cold Light LED
* Ανάλυση αισθητήρα: PAL 720H × 576V NTSC 720H × 480V
Η οθόνη
* 12″ Οθόνη LCD, 291*251*48mm
* Μοντέλο εμφάνισης 4:3
* Αναλογία αντίθεσης: 400: 1
* Λάμψη: 450CD / m
* Ψήφισμα: 1024 × 768
* Εξουσία: DC 12V
* Χρωματικό σύστημα: ΦΙΛΑΡΑΚΟΣ / NTSC / Ξηρός
The Control Part
* Τάση εισόδου: 220V
* Διασύνδεση βάθους: Σύνδεση αισθητήρα βάθους
* Διεπαφή ανιχνευτή: Συνδέστε τον καθετήρα, Μεταφέρετε βίντεο και ενέργεια
* Διασύνδεση δεδομένων: Γράψτε τα δικά τους πηγάδια λίβρα, βάθος αυτο-βαθμονόμησης
* Κουμπί λειτουργίας βαρούλκου(ταχύτητα ρύθμισης, καλώδιο πάνω και κάτω)
* Εγγραφή βίντεο HD DVR DVR
* Μέσο αποθήκευσης βίντεο: 16Κάρτα G SD(Μέγιστο 32G)
* Επαναφορά βάθους

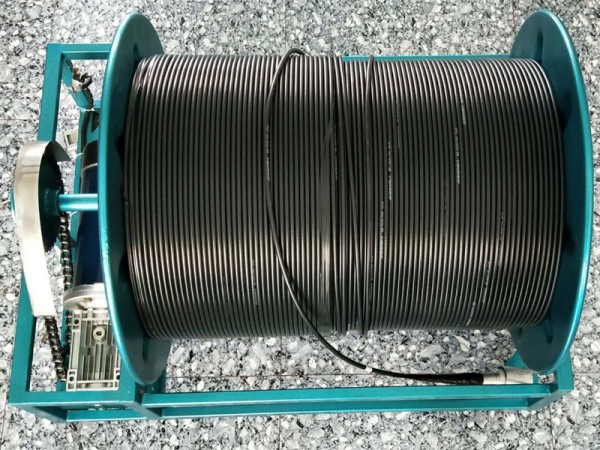

Το ηλεκτρικό βαρούλκο
* Τροφοδοσία: AC220V
* Μοτέρ: Μοτέρ DC μόνιμου μαγνήτη,
* Ρυθμιζόμενη ταχύτητα καλωδίου
* Οι κεφαλές της κάμερας είναι αφαιρούμενες
* Φ7,2mm κανονικό καλώδιο πολυπροπυλενίου (100m-2000m προαιρετικά)

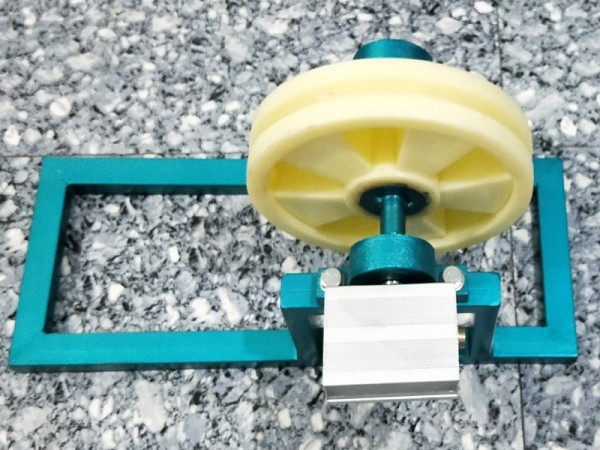

* Τροχαλία: Η τροχαλία είναι με μετρητή βάθους, ο μετρητής βάθους μπορεί να χρησιμοποιηθεί όταν είναι συνδεδεμένος με το κύριο κουτί ελέγχου, σφυγμός: 500
* Βάθος μετρητή, Το βάθος δείχνει στην οθόνη, η ακρίβεια βάθους: 0.05m και υποστηρίζει την επαναφορά βάθους
* Δίσκος βαρούλκου: δίσκος αναστολής αλουμινίου

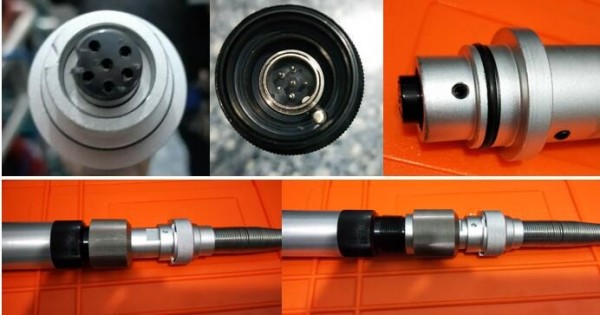

* Διαχωρισμένος καθετήρας σύνδεσης: εύκολη ανταλλαγή ανιχνευτή διαφορετικών μεγεθών
Άλλα αξεσουάρ
Ένα εγχειρίδιο, ένα σύνολο καλωδίων σύνδεσης, 5 σφραγίδες υπολογιστών, Ένα σύνολο φορέων ανταλλακτικών
Σχετικά με τη συσκευασία
Ξύλινο κουτί
Αυτή η κάμερα Water Well Downhole/Berehole Camera είναι ένας εξαιρετικός συνδυασμός σύγχρονης τεχνολογίας και προσιτής τιμής. Είναι πολύ κατάλληλο για την επιθεώρηση διαφόρων δεξαμενών, πηγάδια, οπή γεωτρήσεων, κάτω τρύπα, άξονα, σωλήνες, δεξαμενές και άλλα αντικείμενα από την κορυφή προς τα κάτω. Είναι εξοπλισμένο με κεφαλή κάμερας Ø90mm PT που επιτρέπει στους χειριστές να λαμβάνουν μια πλήρη λεπτομερή εικόνα της περιοχής επιθεώρησης. Η κεφαλή κάμερας PT Ø90mm υποστηρίζει περιστροφή 360 μοιρών και 180 περιστροφή κλίσης μοιρών, και είναι εξοπλισμένο με αισθητήρες CCD και φως LED μεγάλης διάρκειας 24 τμχ που επιτρέπει τη λήψη φωτεινών και λεπτομερών εικόνων ακόμα και σε περιβάλλοντα με φτωχό φωτισμό. Οι κεφαλές κάμερας κάτω από την οπή είναι αδιάβροχες IP68 και αντέχουν την πίεση μέχρι 150 μπάρα στο νερό.
Η Κάμερα Downhole διαθέτει μια συμπαγή μονάδα ελέγχου με οθόνη LCD 12" υψηλής ανάλυσης. Η διαδικασία επιθεώρησης μπορεί να προβληθεί στην οθόνη δεξιά στον ιστότοπο, καταγράφονται ως στιγμιότυπα σε μορφή JPEG, ή ως αρχεία βίντεο. Όλα τα δεδομένα μπορούν να αποθηκευτούν σε κάρτα SD 8G(Μέγιστο 32G). Η φιλική προς το χρήστη διεπαφή προσφέρει διάφορες λειτουργίες λειτουργίας, όπως,ο αισθητήρας βάθους, το κουμπί λειτουργίας του βαρούλκου, έλεγχος περιστροφής και ούτω καθεξής.
Το σύστημα λειτουργεί με τροποποιημένα καλώδια πολυπροπυλενίου Ø8.2mm(6 καλώδια μέσα, που μπορεί να φέρει 280 κιλά) διαφορετικών μήκους (από 1000μ έως 2000μ) που μπορεί να τυλιχτεί με ασφάλεια σε ηλεκτρικό καρούλι. Το μηχανοκίνητο βαρούλκο επιτρέπει την περιέλιξη του καλωδίου πάνω-κάτω με διαφορετικές ταχύτητες(όταν τροφοδοτείται 220V), Και το βαρούλκο μπορεί επίσης να ελέγξει με το χέρι. Εκτός από τα ευρήματα της επιθεώρησης, Οι χρήστες μπορούν να δουν βάθος, Η ακρίβεια βάθους φτάνει στα 0,05 μέτρα και υποστηρίζει την επαναφορά βάθους.
Η κάμερα downhole λειτουργεί με συμβατικό τροφοδοτικό AC220V.
